Дизель-генераторная установка

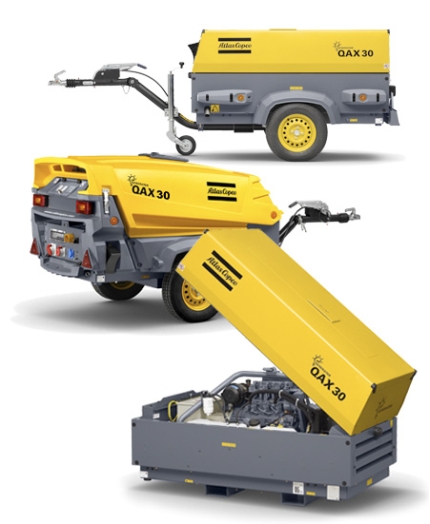

Atlas Copco QAX 30



Дизель-генератор оборудован дизельным двигателем Deutz (Германия) c увеличенным (500 моточасов) сервисным интервалом и синхронным трехфазным бесщеточным генератором переменного тока Newage AVK SEG (Великобритания), совмещенными соосно и закрепленными при помощи виброизоляторов на прочной металлической раме с пазами для транспортировки вилочным погрузчиком. Дизельгенератор на автодорожном шасси обеспечивается ПТС для регистрации в ГИБДД.

Дизель-генератор оборудован:
системой масляного охлаждения с мощным осевым вентилятором;
системой фильтрации топлива с предварительным влагоотделением;
автоматическим регулятором напряжения с точностью регулировки ± 1%;
механическим регулятором частоты;
заряженным аккумулятором емкостью 65 Ач;
панелью управления Qc1001 с ЖК-дисплеем, оснащенной удобными и понятными пиктограммами, не требующими русификации, и позволяющей программировать параметры и системы защиты под нужды конкретного заказчика;
дизель-генератор поставляется заправленным маслом.



Мощность в режиме PRP при 50 Гц
30,0кВА / 24,0 кВт

Мощность в режиме LTP при 50 Гц
33,0кВА / 26,4 кВт

Коэффициент мощности (cos Ф)
0,8

Номинальный ток при 400 В
43,3 А

ДвигательДизельный марки
Deutz F3M2011F

Число цилиндров
3

Расположение цилиндров
рядное

Охлаждение
масляное

Номинальная мощность при 50 Гц
27,6 кВт

Скорость вращения при 50 Гц
1500 об/мин

Рабочий объем цилиндров
2,33 л

Расход топлива на 100% / 0% мощности
7,06 /1,29 л/ч

Удельный расход топлива
0,255 л/кВтч

Топливная автономность при 100% нагрузке
11,3 ч

Емкость топливного бака
80 л

Емкость масляной системы
5,5 л

Емкость системы охлаждения
8,0 л

Подача топлива в камеру сгорания
прямой впрыск

Пуск двигателя
электростартер

Электрическая система
24 В

Соответствие стандартам по содержанию вредных веществ в выхлопе
EURO II, EURO III, TA-Luft 4000

Генератор

Переменного тока
NewAge BCI184G1

Класс изоляции обмоток
Н (высший)

Напряжение
400 В

Перегрузочная способность по току
300% в течение 20 с

Число выводов
12

Способность мгновенного приема нагрузки
100%

Уровень звуковой мощности
95 дБА

Уровень звукового давления на 7 м
70 дБА

Условия эксплуатации
Диапазон рабочих температур
- 10... + 50° С

Высота над уровнем моря
0 ... 4000 м

Относительная влажность воздуха
0 ... 100%

Габаритые размеры, (Д х Ш x B), мм
2016- 1040-1019

Вес сухой
760 кг
