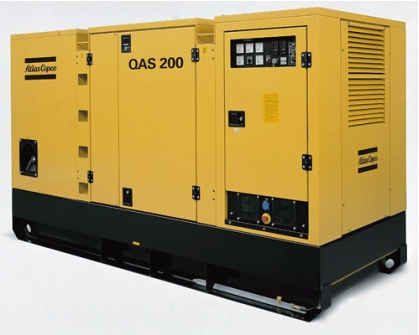

ДЭС оборудована
прочным всепогодным (класс IP54) шумопоглощающим кожухом, изготовленным
из холоднокатаной оцинкованной стали и окрашенным порошковым
методом с последующей термообработкой, предотвращающим коррозию,
и может быть установлен вне помещения при любых погодных условиях
с уклоном до 15 градусов от горизонтали в любом направлении.
Специальный фундамент не требуется. Двигатель и генератор переменного
тока соединены соосно и закреплены на мощной стальной раме при
помощи виброизоляторов.
Панель управления
Панель управления
ДЭС оборудована тремя амперметрами, вольтметром с селекторным
переключателем фаз, тахометром/частотомером, манометром смазочного
масла, термометром охлаждающей жидкости, указателем уровня топлива,
лампой освещения, а также счетчиком моточасов, 4-полюсным защитным
автоматическим выключателем на выходе генератора и распределительной
клеммной колодкой для подключения силовых кабелей, блоком управления
и кнопкой аварийного останова.
Дизель-генератор
оборудован:
дизельным четырехтактным шестицилиндровым двигателем Volvo Penta
TAD740GE (Швеция);
синхронным бесщеточным генератором переменного тока Mecc Alte
ECO37-1L (Италия), допускающим 300%-ную перегрузку в течение
20 секунд;
защитным реле утечки на "землю" с диапазоном регулировки
0,025…25 А;
системой водяного охлаждения с мощным осевым вентилятором;
системой фильтрации топлива с предварительным влагоотделением;
автоматическим регулятором напряжения по 3-м фазам с точностью
регулировки ± 1%;
электронным регулятором скорости вращения (частоты) с точностью
регулировки ± 0,25%;
встроенным запирающимся топливным баком емкостью 530 литров;
дренажным масляным насосом;
гибким дренажным шлангом для охлаждающей жидкости;
системой шумоглушения, обеспечивающей уровень шума 70,1 дБА
на расстоянии 7 метров при 75% нагрузке;
системой предпускового подогрева воздуха, поступающего в камеру
сгорания;
металлическим штырем для заземления генератора при работе в
полевых условиях;
системами защиты по высокой температуре охлаждающей жидкости,
низкому давлению масла и низкому напряжению на выходе генератора
переменного тока.
Дизель-генератор
нормирован по следующим режимам эксплуатации:
Аварийный
(LTP)
Limited Time Power (согласно ISO 8528-1) означает, что генератор
способен работать на номинальной мощности (с переменной нагрузкой)
максимально 500 часов в год, но не более 300 часов непрерывно.
Перегрузки не допускаются.
Непрерывный
на переменную мощность (PRP)
Prime Power (согласно ISO 8528-1) означает, что генератор способен
работать на 80% номинальной мощности (с переменной нагрузкой)
неограниченное число часов в год (с перерывами на регламентное
техобслуживание). Допускается 10%-ная перегрузка в течение 1
часа из каждых 12 рабочих часов.
| Мощность
в режиме PRP при 50 Гц |
200,0кВА
/ 160 кВт
|
|
| Мощность
в режиме LTP при 50 Гц |
220,0кВА
/ 176,0 кВт
|
|
| Коэффициент
мощности (cos Ф) |
0,8
|
|
| Номинальный
ток при 400 В |
289,3
А
|
|
ДвигательДизельный
марки
|
Volvo
Penta TAD733GE
|
|
| Число
цилиндров |
6
|
|
| Расположение
цилиндров |
рядное
|
|
Охлаждение
|
жидкостное
|
|
| Номинальная
мощность при 50 Гц |
179,0
кВт
|
|
| Скорость
вращения при 50 Гц |
1500
об/мин
|
|
| Рабочий
объем цилиндров |
7,15
л
|
|
| Расход
топлива на 100% / 0% мощности |
40,6
/ н/д л/ч
|
|
| Удельный
расход топлива |
0,223
л/кВтч
|
|
| Топливная
автономность при 100% нагрузке |
12 ч
|
|
| Максимальный
расход масла при 100% нагрузке |
0,08
л
|
|
| Емкость
масляной системы |
31,0 л
|
|
| Емкость
системы охлаждения |
27,3 л
|
|
| Подача
топлива в камеру сгорания |
прямой
впрыск
|
|
| Пуск
двигателя |
электростартер
|
|
| Электрическая
система |
12
В
|
|
| Соответствие
стандартам по содержанию вредных веществ в выхлопе |
EURO
II, EURO III, TA-Luft 4000
|
|
| Генератор |
|
|
| Переменного
тока |
Mecc
Alte ECO 38-3S/4
|
|
| Класс
изоляции обмоток |
Н
(высший)
|
|
| Напряжение
|
400
В
|
|
Перегрузочная
способность по току
|
300%
в течение 20 с
|
|
| Число
выводов |
12
|
|
| Способность
мгновенного приема нагрузки |
60%
|
|
| Уровень
звуковой мощности |
98 дБА
|
|
| Уровень
звукового давления на 7 м |
69,6 дБА
|
|
| Диапазон
рабочих температур без подогрева ОЖ |
-
18 ... + 50° С
|
|
| Диапазон
рабочих температур с подогревом ОЖ |
- 25 ... + 50° С
|
|
| Высота
над уровнем моря |
0
... 4000 м
|
|
| Относительная
влажность воздуха |
0
... 100%
|
|
| Габаритые
размеры, (Д х Ш ), мм |
3471-
1431
|
|
| Высота со стандартным топливным баком |
2128
мм
|
|
| Вес
сухой со стандартным топливным баком |
3296
кг
|
|
| Вес
рабочий со стандартным топливным баком |
3740
кг
|
|
