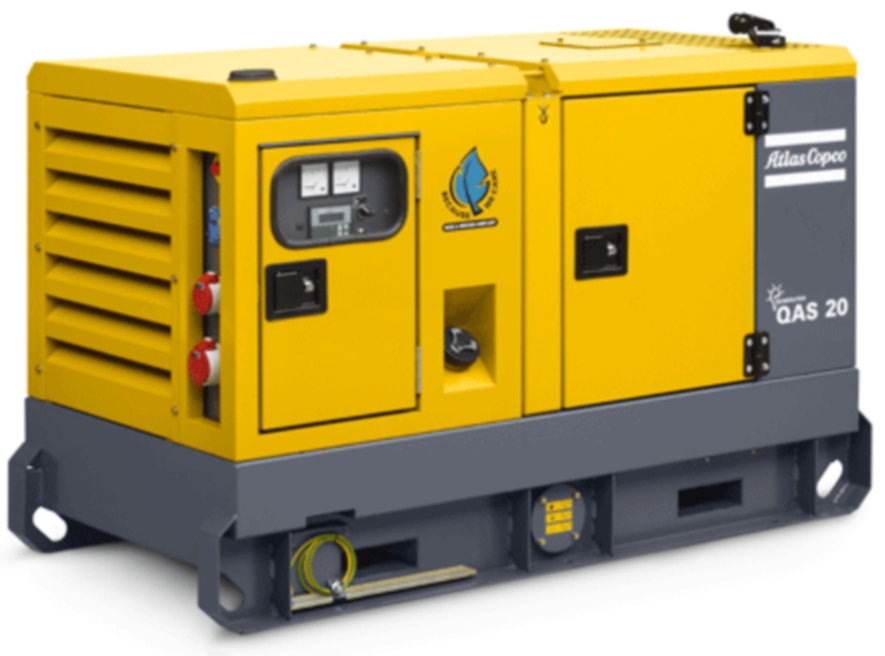

Дизельная
электростанция QAS 20
|
Ди зель-генератор
оборудован прочным всепогодным (для панели управления - класс
IP54 ) шумопоглощающим кожухом, изготовленным из холоднокатаной
оцинкованной стали и окрашенным порошковым методом с последующей
термообработкой, предотвращающим коррозию, и может быть установлен
вне помещения при любых погодных условиях с уклоном 15 градусов
от горизонтали в любом направлении. Специальный фундамент не требуется.
Для удобства погрузо-разгрузочных работ кожух оборудован подъемной
серьгой. Широкие запирающиеся дверцы обеспечивают удобный и легкий
доступ ко всем узлам и органам управления. Двигатель и генератор
переменного тока соединены соосно и закреплены на мощной стальной
раме при помощи виброизоляторов.
Дизель-генератор
оборудован
дизельным четырехтактным трехцилиндровым двигателем Kubota (Япония);
синхронным трехфазным бесщеточным генератором переменного тока
STAMFORD BCI 164C1 (Англия);
защитным реле утечки на "землю" с диапазоном регулировки
0,030…30 А;
системой водяного охлаждения с мощным осевым вентилятором;
системой фильтрации топлива с предварительным влагоотделением;
автоматическим регулятором напряжения с точностью регулировки
± 1 %;
механическим регулятором скорости вращения (частоты);
встроенным запирающимся топливным баком емкостью 134 литрf;
гибким дренажным масляным шлангом;
гибким дренажным шлангом для слива охлаждающей жидкости;
системой шумоглушения, обеспечивающей уровень шума 86 дБА;
металлическим штырем для заземления генератора при работе в
полевых условиях;
системами защиты по высокой температуре охлаждающей жидкости,
низкому давлению масла, высокой скорости вращения и падению
напряжения.
Панель управления
Панель управления, установленная на агрегате, оборудована амперметром,
вольтметром, блоком управления QC1002, лампой освещения, разъемом
для подключения дистанционного запуска, силовыми розетками (32А
400V 3 фазная - 1 шт., 16А 400V 3 фазная - 1 шт., 16А 400V 1
фазная - 1 шт.) для питания электроинструмента, реле утечки
на землю, предохранителями и кнопкой аварийного останова.
Сообщения на блоке управления QC1002: текущее состояние работающего
генератора, наработка в моточасах, уровень топлива в топливном
баке, зарядка аккумулятора, предупреждения или информация об
аварийном останове генератора.
Режим эксплуатации : Непрерывный на полную мощность (Continuous
Power).
Данный режим (согласно ISO 8528-1) означает, что дизель-генератор
способен работать непрерывно на постоянную 100%-ную мощность
неограниченное число часов в год. Допускается 10%-ная перегрузка
по мощности в течение 1 часа каждые 12 часов.
Мощность
в режиме PRP при 50 Гц |
20
кВА / 24 кВт
|
|
Мощность
в режиме LTP при 50 Гц |
22кВА
/ 26,4 кВт
|
|
Коэффициент
мощности (cos Ф) |
0,8
|
|
Номинальный
ток при 400 В |
30А
|
|
ДвигательДизельный
марки
|
KUBOTA
V2403M-BG
|
|
Число
цилиндров |
3
|
|
Расположение
цилиндров |
рядное
|
|
Охлаждение
|
жидкостное
|
|
Номинальная
мощность при 50 Гц |
18,8
кВт
|
|
Скорость
вращения при 50 Гц |
1500
об/мин
|
|
Рабочий
объем цилиндров |
н/д
|
|
Расход
топлива на 100% / 0% мощности |
4,9
л/ч
|
|
Удельный
расход топлива |
0,306
л/кВтч
|
|
Топливная
автономность при 100% нагрузке |
27ч
|
|
Максимальный
расход масла при 100% нагрузке |
н/д
|
|
Емкость
масляной системы |
н/д
|
|
Емкость
системы охлаждения |
н/д
|
|
Подача
топлива в камеру сгорания |
прямой
впрыск
|
|
Пуск
двигателя |
электростартер
|
|
Электрическая
система |
12
В
|
|
Соответствие
стандартам по содержанию вредных веществ в выхлопе |
EURO
II, EURO III, TA-Luft 4000
|
|
Генератор |
|
|
Переменного
тока |
STAMFORD
BCI-164-E1
|
|
Класс
изоляции обмоток |
Н
(высший)
|
|
Напряжение
|
400
В
|
|
Перегрузочная
способность по току
|
300%
в течение 20 с
|
|
Число
выводов |
12
|
|
Способность
мгновенного приема нагрузки |
100%
|
|
Уровень
звуковой мощности |
91 дБА
|
|
Уровень
звукового давления на 7 м |
н/д
|
|
Диапазон
рабочих температур без подогрева ОЖ |
н/д
|
|
Диапазон
рабочих температур с подогревом ОЖ |
- 25 ... + 50° С
|
|
Габаритые
размеры, (Д х Ш х В), мм |
1780
- 850 - 1100
|
|
Рабочий
вес, кг |
849
|
|
|
|
|
