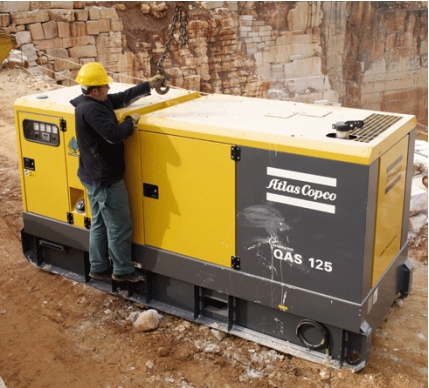

Дизель-генератор
QAS125 оборудован прочным всепогодным (класс IP54 ) шумопоглощающим
кожухом, изготовленным из холоднокатаной оцинкованной стали
и окрашенным порошковым методом с последующей термообработкой,
предотвращающим коррозию, и может быть установлен вне помещения
при любых погодных условиях с уклоном до 15 градусов от горизонтали
в любом направлении. Специальный фундамент не требуется. Двигатель
и генератор переменного тока соединены соосно и закреплены на
мощной стальной раме при помощи виброизоляторов.
Панель управления
Панель управления , установленная на дизель-генераторе qas125,
оборудована тремя амперметрами, вольтметром с селекторным переключателем
фаз, тахометром/частотомером, манометром смазочного масла, термометром
охлаждающей жидкости, указателем уровня топлива, лампой освещения,
а также счетчиком моточасов, 4-полюсным защитным автоматическим
выключателем на выходе генератора и распределительной клеммной
колодкой для подключения силовых кабелей, блоком управления
и кнопкой аварийного останова.
Дизель-генератор
оборудован
дизельным четырехтактным шестицилиндровым двигателем Volvo Penta
TAD730GE (Швеция);
синхронным бесщеточным генератором переменного тока Mecc Alte
ECP 34 1L/N (Италия), допускающим 300%-ную перегрузку в течение
20 секунд;
защитным реле утечки на "землю" с диапазоном регулировки
0,025…25 А;
системой водяного охлаждения с мощным осевым вентилятором;
системой фильтрации топлива с предварительным влагоотделением;
автоматическим регулятором напряжения по 3-м фазам с точностью
регулировки ± 1 %;
электронным регулятором скорости вращения (частоты) с точностью
регулировки ± 0,25 %;
встроенным запирающимся топливным баком емкостью 313 литров;
разъемом для подключения к внешнему топливному баку;
дренажным масляным шлангом и дренажным шлангом для охлаждающей
жидкости;
системой шумоглушения, обеспечивающей уровень шума 69,6 дБА
на расстоянии 7 метров при 75% нагрузке;
металлическим штырем для заземления генератора при работе в
полевых условиях;
системами защиты по высокой температуре охлаждающей жидкости,
низкому давлению масла, высокой скорости вращения и падению
напряжения.
Дизель-генератор
нормирован по следующим режимам эксплуатации:
Аварийный
(LTP)
Limited Time Power (согласно ISO 8528-1) означает, что генератор
способен работать на номинальной мощности (с переменной нагрузкой)
максимально 500 часов в год, но не более 300 часов непрерывно.
Перегрузки не допускаются.
Непрерывный
на переменную мощность (PRP)
Prime Power (согласно ISO 8528-1) означает, что генератор способен
работать на 90% номинальной мощности (с переменной нагрузкой)
неограниченное число часов в год (с перерывами на регламентное
техобслуживание). Допускается 10%-ная перегрузка в течение 1
часа из каждых 12 рабочих часов.
Мощность
в режиме PRP при 50 Гц |
125,0кВА
/ 100 кВт
|
|
Мощность
в режиме LTP при 50 Гц |
137,0кВА
/ 110,0 кВт
|
|
Коэффициент
мощности (cos Ф) |
0,8
|
|
Номинальный
ток при 400 В |
180,4
А
|
|
ДвигательДизельный
марки
|
Volvo
Penta TAD730GE
|
|
Число
цилиндров |
6
|
|
Расположение
цилиндров |
рядное
|
|
Охлаждение
|
жидкостное
|
|
Номинальная
мощность при 50 Гц |
113,0
кВт
|
|
Скорость
вращения при 50 Гц |
1500
об/мин
|
|
Рабочий
объем цилиндров |
7,15
л
|
|
Расход
топлива на 100% / 0% мощности |
27,9
/ 4,24 л/ч
|
|
Удельный
расход топлива |
0,235
л/кВтч
|
|
Топливная
автономность при 100% нагрузке |
11 ч
|
|
Максимальный
расход масла при 100% нагрузке |
0,1
г/ч
|
|
Емкость
масляной системы |
14,0 л
|
|
Емкость
системы охлаждения |
28,0 л
|
|
Подача
топлива в камеру сгорания |
прямой
впрыск
|
|
Пуск
двигателя |
электростартер
|
|
Электрическая
система |
12
В
|
|
Соответствие
стандартам по содержанию вредных веществ в выхлопе |
EURO
II, EURO III, TA-Luft 4000
|
|
Генератор |
|
|
Переменного
тока |
Mecc
Alte ECP 34 1L/N
|
|
Класс
изоляции обмоток |
Н
(высший)
|
|
Напряжение
|
400
В
|
|
Перегрузочная
способность по току
|
300%
в течение 20 с
|
|
Число
выводов |
12
|
|
Способность
мгновенного приема нагрузки |
100%
|
|
Уровень
звуковой мощности |
98 дБА
|
|
Уровень
звукового давления на 7 м |
70,3 дБА
|
|
Диапазон
рабочих температур без подогрева ОЖ |
-
18 ... + 50° С
|
|
Диапазон
рабочих температур с подогревом ОЖ |
- 25 ... + 50° С
|
|
Высота
над уровнем моря |
0
... 4000 м
|
|
Относительная
влажность воздуха |
0
... 100%
|
|
Габаритые
размеры, (Д х Ш х В), мм |
3378
- 1180 - 1705
|
|
Вес
сухой со стандартным топливным баком |
1810
кг
|
|
Вес
рабочий со стандартным топливным баком |
2486
кг
|
|
Высота со стандартным топливным баком |
1705 мм
|
|
Вес
сухой со стандартным топливным баком |
2178
кг
|
|
|
|
|
