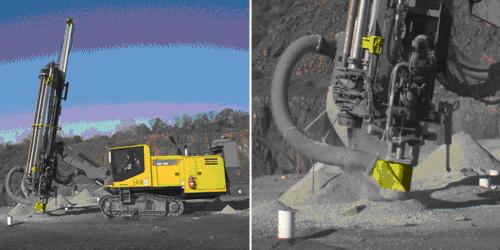

Буровой станок
CM 765
Эргономичная конструкция, выдающаяся производительность.
|
|
CM 765 обеспечивает превосходное
сочетание производительности и невысоких эксплуатационных затрат
при бурении с использованием отбойных молотков 4"
DTH. Один из рычагов управляет устройством для замены
бурильных труб, а другой предназначен для управления перемещением.
Операторам особенно нравится отличная обзорность во время бурения
и перемещения. В комплект входят приспособления для текущего
технического обслуживания.
Основные преимущества:
-
Улучшенная, зарекомендовавшая себя система подачи, которая оптимизирует производительность перфоратора .
-
Эффективное бурение в наиболее сложных условиях благодаря высокому крутящему моменту и использованию воздуха.
-
Проверенная и удобная в обслуживании гидравлическая система управления.
Технические характеристики
|
Рекомендуемый диаметр скважин |
Рекомендуемый |
92-152 мм |
3 9/16'' - 6'' |
Погружной пневмоударник |
102-127 мм |
4'' - 5'' |
Диаметр буровой трубы |
76/89/102 мм |
3'' - 4'' |
Длина буровой трубы |
5 м |
16' 5'', 1 1/2'' |
Максимальная глубина скважины |
39,4 м |
129 фт |
Компрессор |
Тип |
двухступенчатая центробежная винтовая установка |
Рабочее давление: |
24 бар |
350 фунтов/кв. дюйм |
Производительность |
298 л.с. |
635 куб. фт/мин |
Двигатель |
Дизельный двигатель Caterpillar |
CAT C11, соответствие уровню III |
Вращение со скоростью 1 800 оборотов в минуту
|
287 кВт |
385 л.с. |
Топливный бак |
Емкость |
568 л
|
150 галлон (США) |
Устройство подачи |
Общая длина податчика |
9 500 мм |
374'' |
Ход податчика |
5 600 мм |
220.5'' |
Протяжённость подачи |
1 150 мм |
45.3'' |
Макс. скорость податчика |
0,88 м/с |
174 фт/мин |
Макс. усилие подачи |
34,5 кН |
7 750 фунт-сил |
Перемещение |
Макс. скорость перемещения |
3,2 км/ч |
2 миль/ч |
Тяговое усилие |
125,4 кН |
28 192 фунт-сил |
Осцилляция гусениц |
±10 град |
|
Клиренс |
432 мм |
17'' |
Гидравлическое поворотное устройство |
Макс. скорость |
0-120 об/мин |
Максимальный крутящий момент бурения |
2 820 Нм |
2 080 фт, фунт сил |
Макс. крутящий момент |
4 067 Нм |
3 000 фунт, фунт сил |

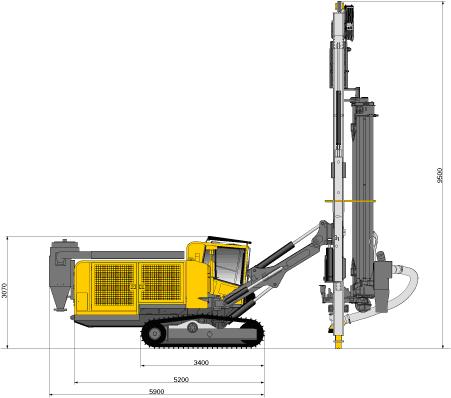

Габаритные размеры для транспортировки |
Масса без упаковки |
22700 кг |
50 000 фунтов сил |
Ширина |
2 570 мм |
8'5'' |
Короткий шланг для передачи |
Длина |
10680 мм |
35''1/2' |
Высота |
3300 мм |
10'8'' |
Передача минимальной высоты |
Длина |
10820 мм |
35''6' |
Высота |
3070 мм |
10'1'' |
|

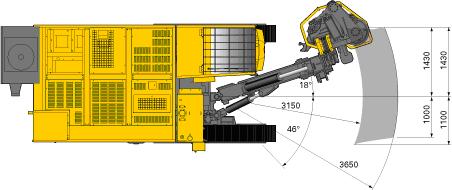

Рабочая зона
|
|
|
|
|
