Технические характеристики
|
| Рекомендуемый диаметр скважин |
| CR89, CR102, CR127, CR140 |
105 - 180 мм |
4 1/8''-7 1/12'' |
| Глубина скважины |
30 - 36 м |
|
| Гидравлический перфоратор |
| COP 4050CR |
| Макс. мощность удара |
40 кВт |
54 л.с. |
| Винтовой компрессор Atlas Copco C146 - M07 |
| Макс. рабочее давление |
12 бар |
171 фунт/кв. дюйм |
| Производительность |
254 л/с |
540 куб. фт/мин |
| Двигатель |
| Дизель с турбонаддувом для привода бурильного
станка, CAT C13 |
| Вращение со скоростью 2 000 оборотов в минуту
|
328 кВт |
440 л.с. |
| Стрела |
| Система односекционной стрелы |
| Топливный бак |
| Емкость |
760 л |
201 галлонов (США) |
| Устройство подачи |
| Длинный податчик (LF) |
| Общая длина податчика |
12,200 мм |
40' |
| Ход податчика |
7500 мм |
24'7'' |
| Протяжённость подачи |
1150 мм |
3'9'' |
| Короткий податчик (SF) |
| Общая длина податчика |
9100 мм |
29'10'' |
| Ход податчика |
5200 мм |
17'1'' |
| Протяжённость подачи |
1900 мм |
6'3'' |
| Макс. скорость податчика |
0,9 м/с |
177 футов/мин |
| Макс. усилие подачи |
40 кН |
8 992 фунт-сил |
| Перемещение |
| Макс. скорость перемещения (SF/LF) |
3,5 км/ч |
2,2 миль/ч |
| Тяговое усилие (SF/LF) |
166 кН |
37 310 фунт-сил |
| Осцилляция гусениц |
+10 град |
|
| Клиренс |
405 мм |
16'' |
| Габаритные размеры для транспортировки |
| Вес (без опциональных принадлежностей) (LF) |
22300 кг |
49200 фунтов |
| Вес (без опциональных принадлежностей) (SF) |
21400 кг |
47200 фунтов |
| Ширина |
2500 мм |
8' 21/2'' |
| Длина (LF) |
12500 мм |
41' |
| Длина (SF) |
10700 мм |
35'1'' |
| Высота (LF) |
3500 мм |
11'6'' |
| Высота (SF) |
3200 мм |
10'6'' |
| |
|

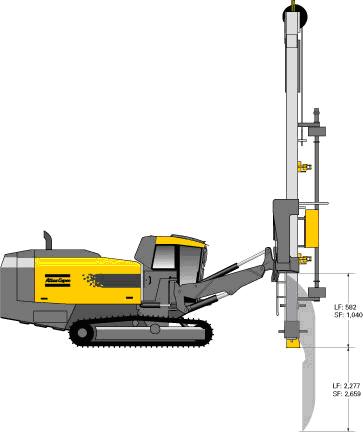

Рабочая зона
|
|
|
