Благодаря большой подъемной
мощности, низкому энергопотреблению и повышающим производительность
инновационным модулям, установка Silenced SmartRig ROC®
D7C/D9C обеспечивает отличное качество бурения. Благодаря
дополнительным компонентам это одна из самых бесшумных буровых установок
в своем классе - с уровнем шума всего около 10 дБ (A), кроме
того, ее отличает гораздо меньшее время запуска, а
также высокая точность бурения в любых условиях.
|
Основные преимущества
|
- Позволяет вести
работы в непосредственной близости от населённых
пунктов
|
- Дружественность по отношению к окружающей
среде
|
- Более высокая производительность
|
|
Технические характеристики
|
|
Рекомендуемый диаметр скважин D7C
|
|
T38, T45, T51
|
64-115 мм
|
2 1/2''-4
1/2''
|
|
Макс. глубина скважины, приблизительно
|
28 м
|
92'
|
|
Рекомендуемый диаметр скважин D9C
|
|
T45, T51
|
76-115 мм
|
3''-4 1/2''
|
|
Глубина скважины
|
28 м
|
около 92
|
|
Гидравлический перфоратор
|
|
Серия COP 1840
|
|
Мощность удара
|
18 кВт
|
24,5 л.с.
|
|
Винтовой компрессор Atlas Copco C 106
|
|
Макс. рабочее давление
|
10,5 бар
|
152 psi
|
|
FAD (D7C)
|
127 л/с
|
270 куб. фт/мин
|
|
FAD (D9C)
|
136 л/с
|
288 куб. фт/мин
|
|
Двигатель ROC D7C/D9C Caterpillar с водяным
охлаждением
|
|
дизельный двигатель, ступень 3/ярус
III
|
CAT C7
|
|
|
Вращение со скоростью 2 200
оборотов в минуту
|
168 кВт
|
225 л.с.
|
|
Варианты стрелы
|
|
Складывающаяся стрела
|
|
Топливный бак
|
|
Емкость
|
370 л
|
98 американских галлонов
|
|
Устройство подачи
|
|
Общая длина податчика
|
7140 мм
|
23'5''
|
|
Ход податчика
|
4240 мм
|
15'
|
|
Надвиг податчика
|
1400 мм
|
4'3''
|
|
Макс. скорость податчика
|
0,92 м/с
|
180 футов в минуту
|
|
Макс. усилие подачи
|
20 кН
|
4 400 фунт-сил
|
|
Рабочая зона, приблиз.
|
12 m2
|
130 кв. футов
|
|
Перемещение
|
|
Макс. скорость перемещения
|
3,0 км/ч
|
1,9 миль/ч
|
|
Тяговое усилие
|
142 кН
|
31 920 фунт-сил
|
|
Осцилляция гусениц
|
±12º
|
|
|
Клиренс
|
455 мм
|
17 1/2''
|
|
Габаритные размеры для транспортировки
|
|
Вес (без опциональных принадлежностей)
|
14900 кг
|
32850 фунтов
|
|
Ширина
|
2490 мм
|
8'2''
|
|
Длина
(разгруженный податчик задний/передний)
|
11200 мм/10700 мм
|
36'9''/35'9''
|
|
Высота
(разгруженный податчик задний/передний)
|
3 200 мм/3 500 мм
|
10'2''/11'6''
|
|
|
|

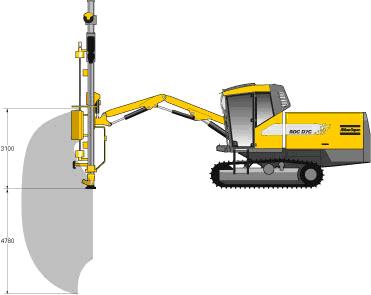

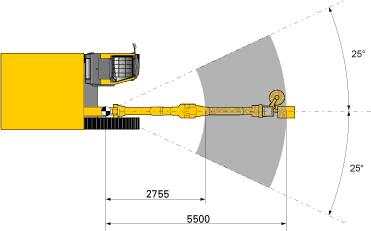

Рабочая зона
|
|
Уровень шума
|
|
|

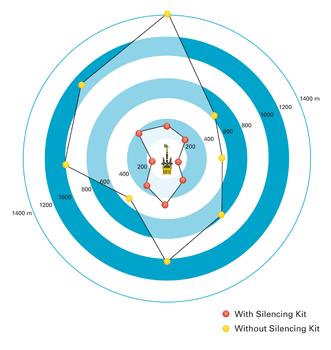

Диаграмма площади шумового загрязнения
демонстрирует разницу уровней шумового загрязнения
при использовании глушителя и без него, а также
доказывает, что бесшумный SmartRig позволяет вести
работы на 1 км ближе к жилым районам и зданиям. Принятый
уровень шума составляет 55 дБ(A). Это является максимальным
допустимым уровнем (в северной Европе) при ведении
работ в условиях городской среды. Приведенные показатели
носят ориентировочный характер. |
|
|
|
