Буровой станок

ROC D9

Незаменимый помощник в работе с широкой областью применения.

Разработанный для строительных работ и добычи карьерным способомна основании обширных исследований рабочих площадок, проведенных по всему миру, ROC® D9 пригоден для бурения скважин диаметром до 115 мм с молотом нового поколения COP 2160 , для уступов высотой до 28 м. Экономичный дизельный двигатель обеспечивает необходимую энергию, требующуюся для быстрой проходки и эффективной продувки.

Основные преимущества

  • Уникальный, прочный цилиндровый податчик обеспечивает наилучшее использование перфоратора
  • В условиях труднодоступности дает возможность бурить несколько скважин с одного места
  • Превосходная производительность благодаря применению проверенных перфораторов серии COP

Технические характеристики

Рекомендуемый диаметр скважин

T45, T51

76 - 115 мм

3'' - 4 1/2''

Глубина скважины

28 м

около 92

Гидравлический перфоратор

COP 2160, COP 2160EX

Макс. мощность удара

21 кВт

28 л.с.

Atlas Copco OIS K-27-C106 GD, винтовой компрессор

Макс. рабочее давление

10,5 бар

152 фунта/кв. дюйм

Производительность

136 л/с

288 куб. фт/мин

Двигатель

Дизельный катализаторный двигатель с турбонаддувом Caterpillar, CAT C7, Уровень III/степень 3

Вращение со скоростью 2 200 оборотов в минуту

168 кВт

225 л.с.

Варианты стрелы

Складывающаяся стрела

Топливный бак

Емкость

370 л

98 американских галлонов

Устройство подачи

Общая длина податчика

7 140 мм

23'5''

Ход податчика

4 240 мм

14'

Протяжённость подачи

1 400 мм

4'7''

Макс. усилие подачи

20 кН

4 400 фунт-сил

Перемещение

Макс. усилие подачи

142 кН

31 920 фунт-сил

Осцилляция гусениц

±12º



Клиренс

455 мм

17 1/2''

Габаритные размеры для транспортировки

Суммарный вес

15 100 кг

33 290 фунтов

Ширина

2 490 мм

8'2''

Длина с отброшенным податчиком
(назад/вперед)

11 200 мм/ 10 900 мм

36'9''/35'9''

Высота с отброшенным податчиком
(назад/вперед)

3 200 мм/ 3 500 мм

10'6''

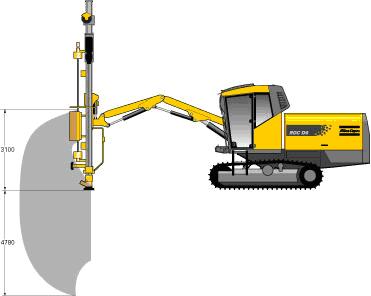

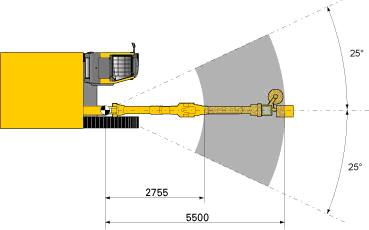

Рабочая зона
