Новая буровая установка ROC® D7C/D9C
на гусеничном ходу сочетает мощность и универсальность популярной
модели ROC D7 с интеллектуальной системой RCS (Rig Control System)
- компьютеризованной системой контроля бурового оборудования.
RCS регулирует силу удара и подачи в зависимости от скальной
породы таким образом, чтобы обеспечить наилучшее качество бурения
и наименьший износ бурового става. Разработан для строительных
работ и добычи карьерным способом, для уступов высотой до 28
м. Экономичный дизельный двигатель обеспечивает необходимую
энергию, требующуюся для быстрой проходки и эффективной продувки.
Основные преимущества
|
- Комплексное решение
от планирования и бурения до ведения документации
|
- Значительно сниженное энергопотребление за
счет применения новейших компьютерных технологий
|
- Высокая эффективность бурения в сочетании
с отличным качеством скважин и длительным сроком службы
расходных материалов
|
Технические характеристики
|
Рекомендуемый диаметр скважин D7C
|
T38, T45, T51
|
64-115 мм
|
2 1/2''-4
1/2''
|
Макс. глубина скважины, приблизительно
|
28 м
|
92'
|
Рекомендуемый диаметр скважин D9C
|
T45, T51
|
76-115 мм
|
3''-4 1/2''
|
Глубина скважины
|
28 м
|
около 92
|
Гидравлический перфоратор
|
Серия COP 1840 (ROC D7C)
|
Мощность удара
|
18 кВт
|
24,5 л.с.
|
Серия COP 2160 (ROC D9C)
|
Мощность удара
|
21 кВт
|
28 л.с.
|
Винтовой компрессор Atlas Copco C 106
|
ROC D7C
|
Макс. рабочее давление
|
10,5 бар
|
152 psi
|
Производительность
|
127 л/с
|
270 куб. фт/мин
|
ROC D9C
|
Макс. рабочее давление
|
10,5 бар
|
152 psi
|
Производительность
|
136 л/с
|
288 куб. фт/мин
|
Двигатель ROC D7C/D9C Caterpillar с водяным
охлаждением
|
дизельный двигатель, ступень 3/ярус
III
|
CAT C7
|
|
Вращение со скоростью 2200 оборотов
в минуту
|
168 кВт
|
225 л.с.
|
Варианты стрелы
|
-11 двухсекционная стрела
|
Топливный бак
|
Емкость
|
370 л
|
98 галлон (США)
|
Устройство подачи
|
Общая длина податчика
|
7140 мм
|
23'5''
|
Ход податчика
|
4240 мм
|
15'
|
Feed extention
|
1400 мм
|
4'3''
|
Макс. скорость податчика
|
0,92 м/с
|
180 футов в минуту
|
Макс. усилие подачи
|
20 кН
|
4 400 фунт-сил
|

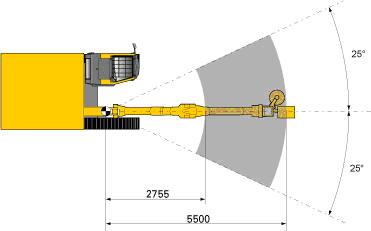

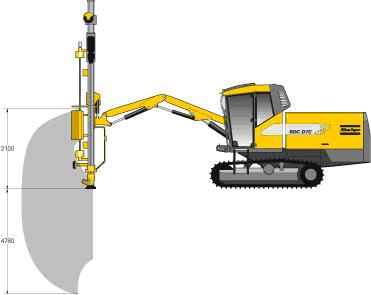

Рабочая зона, приблиз.
|
12 m2
|
130 кв. футов
|
Перемещение
|
Макс. скорость перемещения
|
3,0 км/ч
|
1,9 миль/ч
|
Тяговое усилие
|
142 кН
|
31 920 фунт-сил
|
Осцилляция гусениц
|
±12º
|
|
Клиренс
|
455 мм
|
17 1/2''
|
Габаритные размеры для транспортировки
|
Вес (без опциональных принадлежностей)
(D7C)
|
14500 кг
|
32000 фунтов
|
Вес (без опциональных принадлежностей) (D9C)
|
15100 кг
|
33290 фунтов
|
Ширина
|
2490 мм
|
8'2''
|
Длина с отброшенным податчиком
(назад/вперед)
|
11000 мм/10700 мм
|
36'/35'9''
|
Высота с отброшенным податчиком
(назад/вперед)
|
3,200 мм/3,500 мм
|
10'2'' /11'6''
|
|
|
