ROC® D3 серии 01 и вариант 03 с длинной
стрелой обеспечивает высокую производительность при бурении
скважин небольшого диаметра. ROC D3 имеет компактные размеры,
весит всего 9,5 т и показывает хорошие результаты бурения даже
на кавернозном грунте, длина двухсекционной стрелы достигает
5,2 м. Установка оборудована алюминиевым податчиком с цилиндровой
системой подачи.
Основные преимущества:
-
Максимально возможное выдвижение стрелы в
любых условиях.
-
Простота управления даже в труднопроходимой
местности.
-
Простота транспортировки с места на место.
|
Технические характеристики
|
|
Рекомендуемый
диаметр скважин (ROC D3-01)
|
|
R32, T38, T45
|
41-89
мм
|
15/8''-3 1/2''
|
|
Глубина скважины
|
17,5 м
|
57'
|
|
Рекомендуемый
диаметр скважин (ROC D3-03)
|
|
R32,T38
|
41-76 мм
|
15/8''-3''
|
|
Глубина скважины
|
14 м
|
46'
|
|
Гидравлические буровые перфораторы
|
|
COP 1240
|
|
Мощность удара
|
12 кВт
|
16 л.с.
|
|
COP 1640
|
|
Мощность удара
|
16 кВт
|
22 л.с.
|
|
Винтовой
компрессор Atlas Copco OIS
|
|
ROC D3-01
|
|
Макс. рабочее давление
|
8,5 бар
|
123 psi
|
|
Производительность
|
95 л/с
|
201 куб. фт/мин
|
|
ROC D3-03
|
|
Макс. рабочее давление
|
8,5 бар
|
123 psi
|
|
Производительность
|
80 л/с
|
170 куб. фт/мин
|
|
Двигатель
|
|
Дизельный катализаторный двигатель с турбонаддувом Cummins,
QSB4.5, Уровень III/степень 3
|
|
Вращение со скоростью 2 000
оборотов в минуту
|
116 кВт
|
156 л.с.
|
|
Варианты
стрелы
|
|
Складывающаяся стрела
|
|
Топливный
бак
|
|
Емкость
|
270 л
|
71,3 американских галлонов
|
|
Устройство
подачи
|
|
ROC D3-01
|
|
Общая длина податчика
|
7140 мм
|
23'5''
|
|
Ход податчика
|
4 240 мм
|
14'
|
|
Макс. скорость податчика
|
0,5 м/с
|
98 футов/мин
|
|
Макс. усилие подачи
|
20 кН
|
4 400 фунт-сил
|
|
ROC D3-03
|
|
Общая длина податчика
|
6000 мм
|
19'8''
|
|
Ход податчика
|
4070 мм
|
13'4''
|
|
Макс. скорость податчика
|
0,33 м/с
|
64 футов/мин
|
|
Макс. усилие подачи
|
12 кН
|
2 160 фунт-сил
|
|
Перемещение
|
|
Макс. скорость перемещения
|
3.3 км/ч
|
2,05 миль/ч
|
|
Тяговое усилие
|
90 кН
|
20 230 фунт-сил
|
|
Осцилляция гусениц
|
±15º
|
|
|
Клиренс
|
340 мм
|
13.4''
|
|
Габаритные размеры для транспортировки
|
|
ROC D3-01
|
|
Вес (без опциональных принадлежностей)
|
10500 кг
|
23 150 фунтов
|
|
Ширина
|
2 390 мм
|
7'10''
|
|
Длина
|
10050 мм
|
33'
|
|
Высота
|
3 600 мм
|
11'10''
|
|
ROC D3-03
|
|
Вес (без опциональных принадлежностей)
|
9500 кг
|
20 950 фунтов
|
|
Ширина
|
2400 мм
|
7'10''
|
|
Длина
|
10050 мм
|
33'
|
|
Высота
|
2 900 мм
|
9'6''
|
|
|

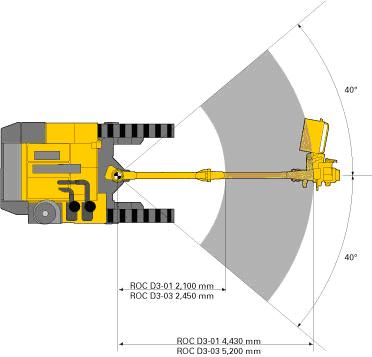

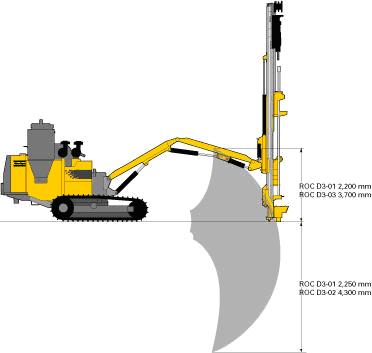

Рабочая зона
|
|
|
|
|
