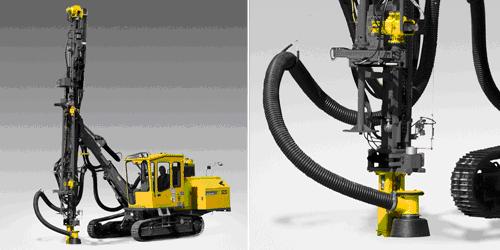

Эта самоходная буровая установка с перфоратором имеет небольшой
размер и высокую производительность. ЕСМ 580 предназначена
для бурения скважин диаметром 64 - 102 мм, имеет перфоратор
с силой удара 16,5 кВт, пригодный для работы с буровой сталью
Т45 и Т38. Выдвижной телескопический манипулятор пригоден для
работы в карьерах и на стройке, а также для бурения горизонтальных
скважин слева от буровой установки. Кабина с кондиционером позволяет
оператору работать в комфортных рабочих условиях.
|
Основные преимущества
|
- Большая мощность
при низких эксплуатационных расходах
|
- Простота обучения и управления
|
- Высокий уровень безопасности и гибкость при
бурении горизонтальных скважин слева и
справа
|
|
Технические характеристики
|
|
Рекомендуемый диаметр скважин
|
|
T38, T45
|
64-102 мм
|
21/2''- 4''
|
|
Глубина скважины
|
25 м
|
82'
|
|
Гидравлические буровые перфораторы
|
|
YH80
|
|
Макс. мощность удара
|
16,5 кВт
|
22 л.с.
|
|
Компрессор
|
|
Макс. рабочее давление
|
9 бар
|
128 фунтов/кв. дюйм
|
|
Производительность
|
115 л/с
|
245 куб. фт/мин
|
|
Двигатель
|
|
Cummins B5.9CA
|
|
|
|
Вращение со скоростью 2 300
оборотов в минуту
|
127 кВт
|
170 л.с.
|
|
Вариант со стрелой
|
|
Тип
|
Выдвижной
|
|
|
Топливный бак
|
|
Емкость
|
290 л
|
~77 амер. галлонов
|
|
Устройство подачи
|
|
Общая длина податчика
|
7 380 мм
|
24'2''
|
|
Ход податчика
|
4 250 мм
|
14'
|
|
Протяжённость подачи
|
1 500 мм
|
4'11''
|
|
Макс. скорость податчика
|
0.7 м/с
|
132 фт/мин
|
|
Макс. усилие подачи
|
19,6 кН
|
4 400 фунт-сил
|
|
Макс. усилие подачи
|
19,6 кН
|
4 400 фунт-сил
|
|
Перемещение
|
|
Макс. скорость перемещения
|
3 км/ч
|
1,86 миль/ч
|
|
Макс. усилие подачи
|
78,5 кН
|
17 640 фунт-сил
|
|
Осцилляция гусениц
|
±9º
|
|
|
Клиренс
|
420 мм
|
16.5''
|
|
Габаритные размеры для транспортировки
|
|
Масса без упаковки
|
10,5 тонн
|
23 150 фунтов
|
|
Ширина
|
2,42 м
|
8'
|
|
Длина
|
9,20 м
|
30'3''
|
|
Высота
|
3,30 м
|
10'10''
|
|
|
