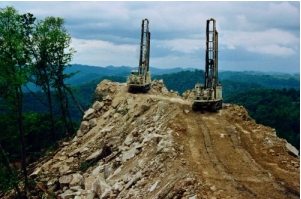

DM50
компании Atlas Copco представляет
собой смонтированную на гусеничной ходовой базе буровую установку
для вращательного бурения составным ставом с гидравлическим
приводом, расположенным вверху станка. Она специально разработана
для бурения взрывных скважин глубиной до 54,9 м с помощью сменных
буровых штанг длиной 9,1 м. DM50 позволяет осуществлять как
вращательное бурение, так и бурение с погружным ударником. Давление
подачи создает нагрузку на долото до 22680 кг. В стандартной
комплектации DM50 в качестве привода компрессора и гидравлической
системы используется дизельный двигатель. Бурение выполняется
с помощью электрических и гидравлических джойстиков, эргономично
расположенных таким образом, что оператор во время бурения расположен
лицом к центратору. Многообразие дополнительных вариантов комплектации
делает DM50 универсальной и высокопроизводительной установкой.
Двигатель
|
425
- 525 л.с. (316 - 392 кВт)
|
Усилие
подачи |
20400
кг |
Крутящий
момент |
8407 Н-м |
Пневматическая
система |
900
- 1200 куб. футов в минуту при 110 фунт-с/кв. дюйм
25 - 34 куб. м/мин при 7,6 бар
900 - 1070 куб. футов в минуту при 350 фунт-с/кв. дюйм
25,5 - 30,3 куб. м/мин при 24 бар |
Диаметр
бурильной трубы
|
9,1
м
от 4 1/2 до 8 7/8 дюйма
114 - 178
|
Глубина
бурения |
от
90 до 175 футов
от 27 до 53 м
|
