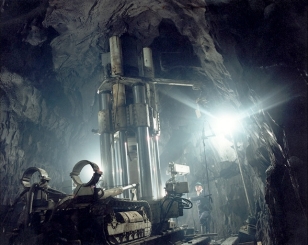

Robbins 123RH

  Спроектированная специально для бурения восстающих скважин большого диаметра и длины, буровая установка Robbins 123RH является одной из самых мощных в своем классе. 123RH предназначен для восстающих больших диаметров: от 3,1 м до 5,0 м (10-17 футов), что делает его отличным инструментом для проходки шахтных стволов при разработке горных месторождений и в гражданском строительстве.
Основные технические характеристики Robbins 123RH
Диаметр восстающей
Номинальное значение 4,0 м (13 футов)
Диапазон* 3,1 - 5,0 м (10 - 17 футов)
Длина восстающей
Номинальное значение 920 м (3 020 футов)
Максимально* 1 100 м (3 610 футов)
Бурильная труба
Диаметр 327 мм (12-7/8 дюйма)
Диаметр дополнительной трубы 352 мм (12-7/8 дюйма)
Длина, п/п** 1 524 мм (5 футов)
Стартовое отверстие
Диаметр 349мм (13-3/4дюйма)
Диаметр дополнительной трубы 381 мм (15 дюймов)
Крутящий момент и напорное усилие
Крутящий момент при расширении
450 кНм (33 000 фут-фунтов)
Напорное усилие при расширении 8 923 кН (2 000 000 фунтов)
Установленный силовой модуль 500 кВт (670 л.с.)
Основной привод Гидравлический
Габаритные размеры
Высота, расшир. 5 700 мм (224 дюйма)
Высота, сжат. Агент для временного блокирования (TBA)
Ширина 2 300 мм (91 дюйм)
Глубина бурения 2 500 мм (99 дюймов)
Масса
Мачтовый кран 25 400 кг (56 000 фунтов)
Регулировка угола наклона
от горизонтали 900-600 (450)
* В зависимости от модели установки и скальных пород
** Плечо к плечу



Характеристики и преимущества
" Гидравлический или VF-привод позволяет регулировать частоту вращения и производить контроль крутящего момента. Проверенная на практике система управления RCS обеспечивает надежность и удобство обслуживания установки.
" Встроенная в отборник коробка передач позволяет разбирать приводной механизм на более мелкие компоненты, не ослабляя натяжение основных подшипников. Это экономит время на техническое обслуживание и & транспортировку.
" Прочная опора с направляющими ползуна обеспечивает эффективную реакцию крутящего момента и продлевает срок службы силовых цилиндров. .
