Atlas Copco DM45


Станок изготовлен в 2002 году.
Наработка дизельного двигателя 4500 моточасов.

ОБЩАЯ ИНФОРМАЦИЯ
Буровой станок DM45/HP производства фирмы Atlas Copco на гусеничном ходу
оснащен вращателем с гидроприводом и предназначен для промышленного
бурения скважин глубиной до 54,9 м со сменными штангами длиной 9,1 м. При
вращательном бурении номинальный диаметр скважины составляет 127 мм - 228мм, при бурении с использованием погружного пневмоударника высокого

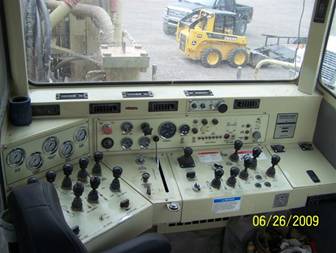

давления номинальный диаметр скважины составляет 127 мм - 203 мм. Нагрузка на долото, создаваемое давлением подачи, достигает 22680 кг. Для работы пневмокомпрессора и гидравлической системы в стандартном буровом станке DM45/HP используется дизельный двигатель. Операция бурения осуществляется с помощью эргономично расположенных электрогидравлических органов управления, так что во время бурения центрирующая втулка находится в поле зрения оператора.
Буровой станок DM45/HP поставляется в комплекте с винтовым асимметричным пневмокомпрессором фирмы Ingersoll-Rand. Имеются пневмокомпрессоры различной производительности.


Технические характеристики

Метод бурения

Вращательный

ударно-вращательный

Диаметр скважины

5 7/8'' - 9''

149 мм - 229 мм

Усилие вниз

45,000 lbf

200 кН

Усилие вверх

22,000 lbf

98 кН

Длина штанги

27 ft 5 in

9,1 м

Диаметр и кол-во штанг

4 1/5-6 1/4 in x 6

102-159 мм x 6

Максимальная глубина бурения

90-170 ft

27.4-52 м

Дизельный двигатель CAT C-15

550hp

410кВт

Компрессор IR

25 bar

2413 кПа

Масса станка

77,000-95,000 lb

35 – 41 т





Стандартная комплектация станка DM45/HP:
Изолированная кабина, сертифицированная по стандарту FOPS , с
уровнем шума, не превышающим 80 дБ
Устройство избыточного давления/вентилятор/обогреватель кабины
Пылесборник, обеспечивающий отсутствие видимых выбросов
Набор из девяти кварцевых галогенных ламп ночного освещения
Пылесборник с фартуком и гидравлически убирающимся передним фартуком
Вспомогательная лебедка для штанги и работы со вспомогательными принадлежностями
Параллельный блок охлаждения, рассчитанный на номинальную температуру окружающей среды до 54 °C
Установленные раздельно впускные воздушные фильтры двигателя ипневмокомпрессора с быстросъемными крышками для удаления пыли
Карусель с указателем на 5 штанг диаметром 114 мм и длиной 9,1 м
Скользящий гидравлический вилочный ключ для страгивания резьбы штанги
Вспомогательный гидравлический цепной ключ
Топливный бак емкостью 1438 л
Двухмоторный высокоскоростной вращатель 4SV-2-10 с частотой
вращения 0-160об при 7320 Нм, 0-100 об при 12200 Нм
Устройство замены штанги с амортизацией
Система впрыска эфира
Три домкрата с рабочим ходом на 1219 мм
Ходовая часть экскаваторного типа выдерживает нагрузку 36228 кг
Тройные грунтозацепы шириной 600 мм
Усиленная прямоугольная стальная рама гусеничной тележки с
креплением качающейся балки
Трапики и поручни палубы для удобства техобслуживания
Вынесенное управление стопорением мачты
Звуковой сигнал заднего хода
