Описание оборудования

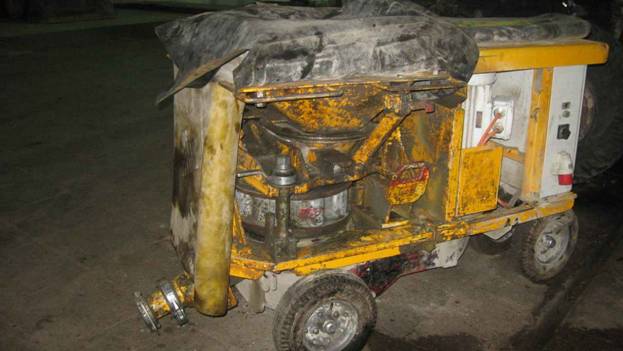

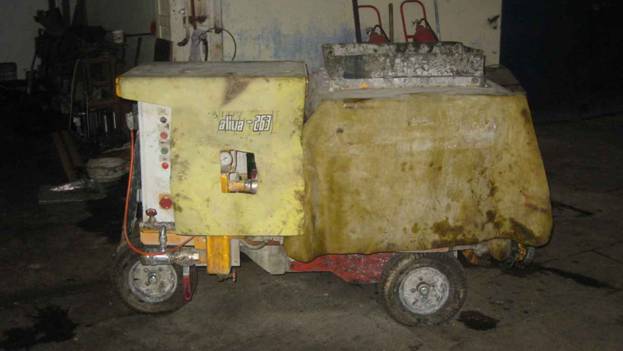

Установка для торкретирования бетона Aliva-263 имеет
надёжную конструкцию, смонтированную на двухосной тележке, предназначена
для набрызга мокрых и сухих смесей.
Комплектация / исполнение оборудования
Установка Aliva®-263 поставляется в следующих исполнениях:
- Базовое исполнение
Установка с электро-приводом может
комплектоваться дозирующим насосом "Базовой
комплектации" (без синхронизации);
- Продвинутое исполнение
Установка с электро-приводом может
комплектоваться дозирующим насосом
"Продвинутой комплектации" (с синхронизацией);
- Пневмо-привод
Установка с пневмо-приводом может
комплектоваться дозирующим насосом "Базовой
комплектации" (без синхронизации);
Применение
Установка идеально подходит для ручного торкретирования или
при необходимости может быть дополнена механизированным торкрет-манипулятором.
Установка предназначена для использования при строительстве тоннелей,
укреплении откосов путепроводов, в горно-добывающей промышленности.
Установка специально разработана для обеспечения мокрого торкретирования
бетона с металлической фиброй.
|

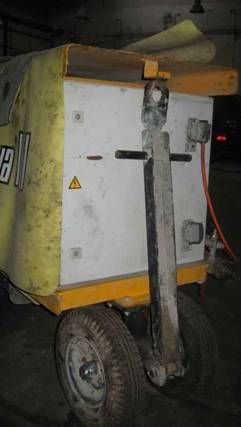

На колёсной тележке
|
|
Габариты оборудования
Длина L 2035 мм
Ширина 1100 мм
Высота Н
с ротором 10 и 16 л 1290 мм
с ротором 25 л 1390 мм
со шланговым ротором 16 л 1390 мм
Вес оборудования
базовое/продвинутое исполнение ок. 1450 кг
пневмо-привод ок. 1400 кг
Ёмкость бункера 100 л |
|
На салазках
|
|
Габариты оборудования
Длина L 2035 мм
Ширина 1100 мм
Высота Н
с ротором 10 и 16 л 1190 мм
с ротором 25 л 1290 мм
со шланговым ротором 16 л 1290 мм
Вес оборудования
базовое/продвинутое исполнение ок. 1500 кг
пневмо-привод ок. 1450 кг
Ёмкость бункера 100 л. |

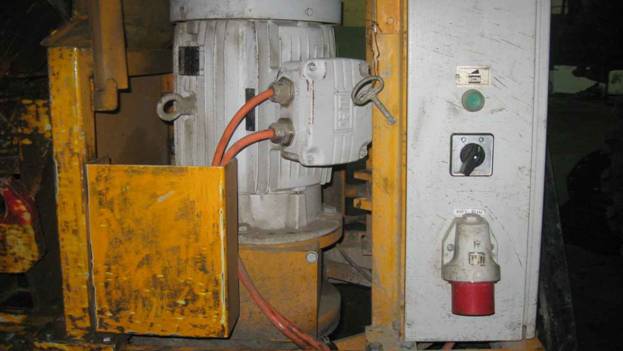

Привод
Электрический
(базовое/продвинутое исполнение)
Мощность привода 5 / 7,5 кВт
Число оборотов 1000/1500 об./мин
Напряжения 400 В, 50 Гц; 400 В / 440 В, 60 Гц; 220 В, 50 Гц; 220
В, 60 Гц
Степень защиты: IP 55
Воздушный (пневматический)
(исполнение пневмо-привод)
Мощность привода 8,5 кВт
Число оборотов 800/1800 об./мин
Давление 5 бар
Расход воздуха 10 м3/мин

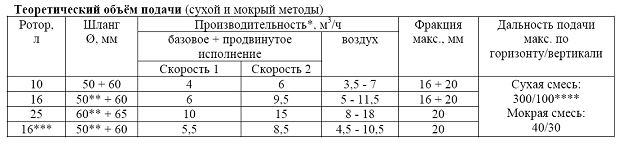

* При теоретическом 100 %-ном заполнении ротора и двигателе
60 Гц производительность увеличивается на 20 %.
** Только при сухом торкретировании на скорости 1 для подачи макс.
на 60 м
*** Шланговый ротор, специально подходящий для сухого торкретиро-
вания
**** При дальности подачи от 80 м используются стальные трубопроводы

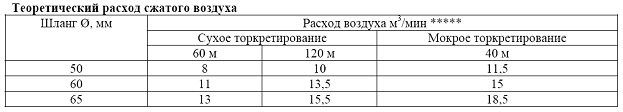

***** Данные о расходе воздуха являются приблизительными и
зависят от производительности, дальности подачи и диаметра подающего
шланга.
Внимание:
У установок с пневмо-приводом суммарный расход воздуха складывается
из объёма воздуха, необходимого для подачи смеси, а также из объёма,
потребляемого воздушным приводом.
|
